X射线衍射仪典型案例

实例1 利用XRD表征无取向硅钢织构

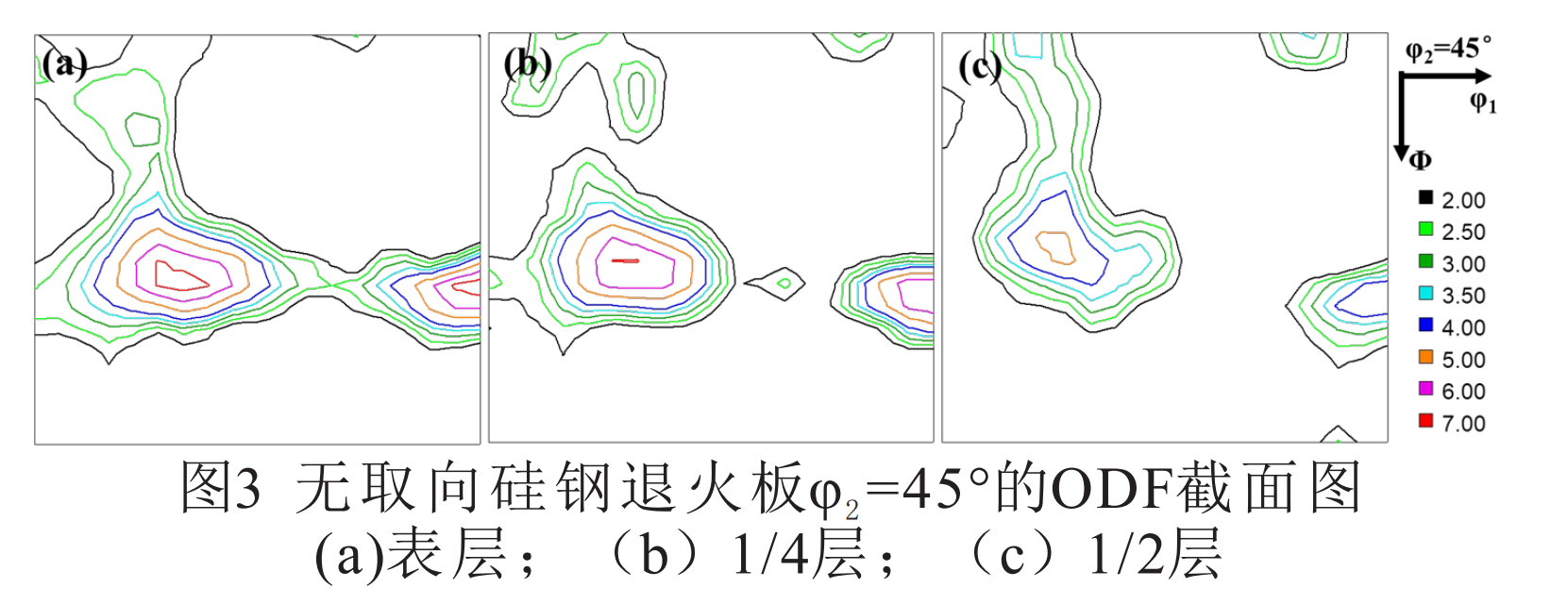

图为无取向硅钢退火板φ2=45°的ODF截面图。沿厚度方向分别检测了表层、1/4层和中心层织构。退火板织构主要为γ织构和少量的α织构、λ织构。从表层到中心层γ织构强度逐渐减弱，在表层γ织构的占有率最大。

实例2 利用XRD表征取向硅钢织构

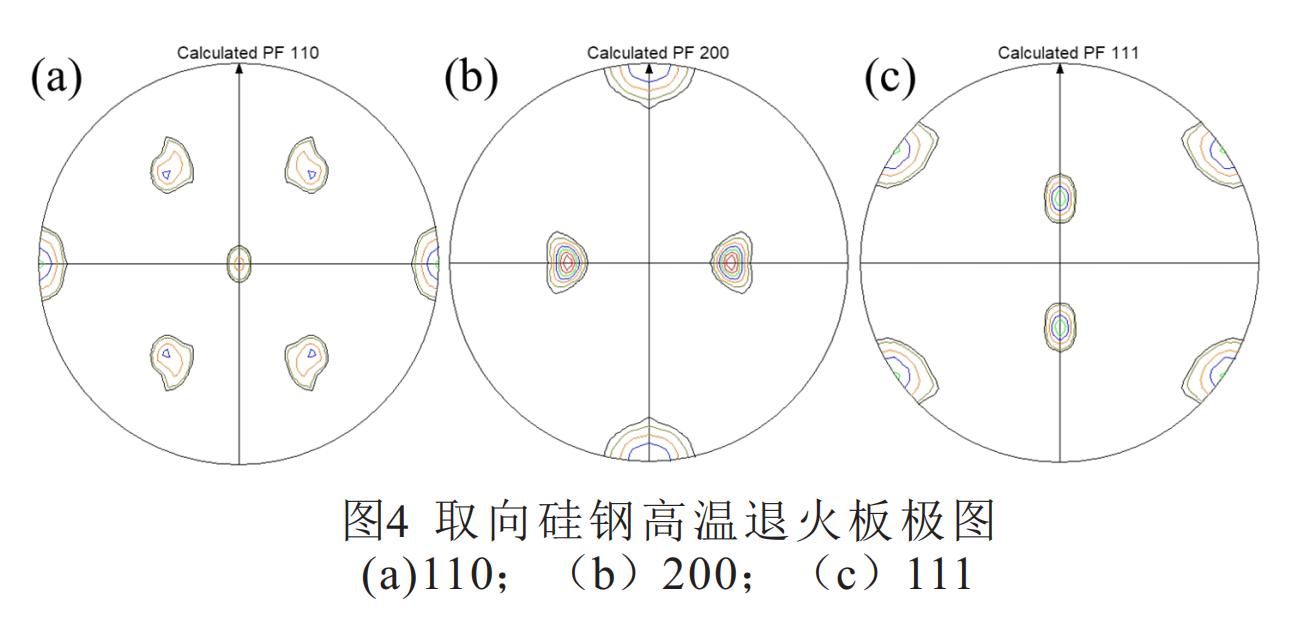

取向硅钢是钢铁工业中唯一运用二次再结晶现象生产的产品，是织构控制技术在工业化生产中较为成功的应用。下图为取向硅钢在高温退火板宏观织构，可以发现再结晶组织中形成了强烈的Goss织构。
